portfolio
Achtergevel en divers

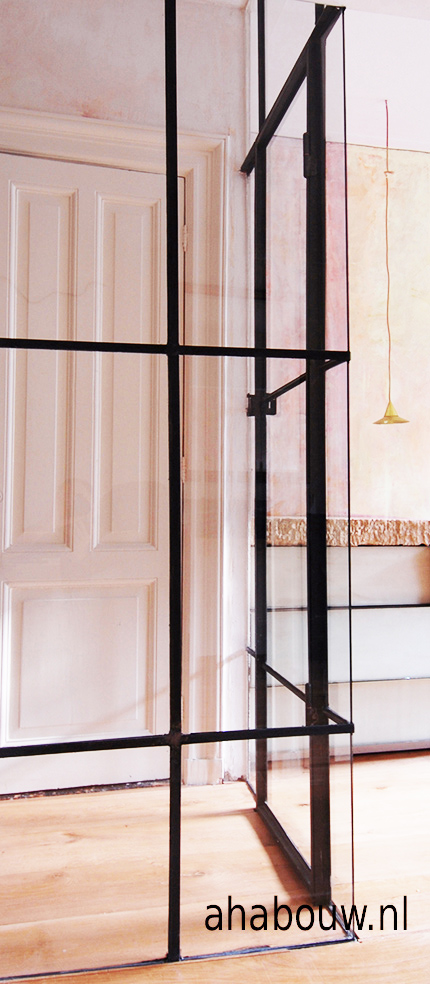

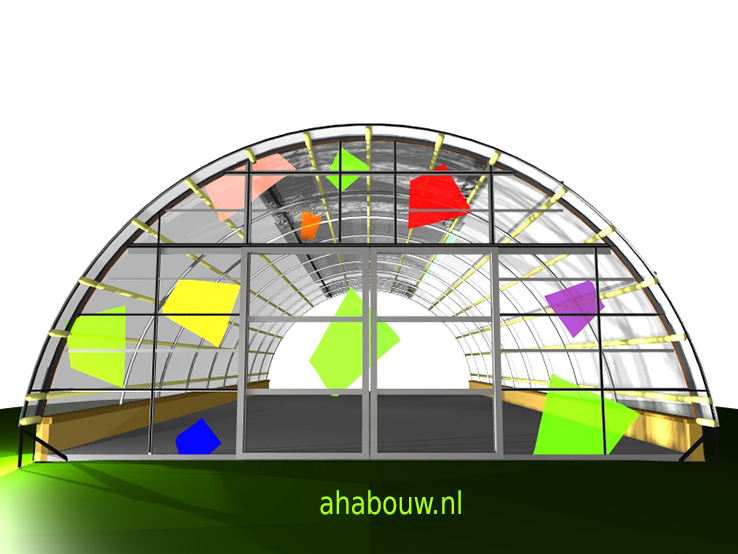

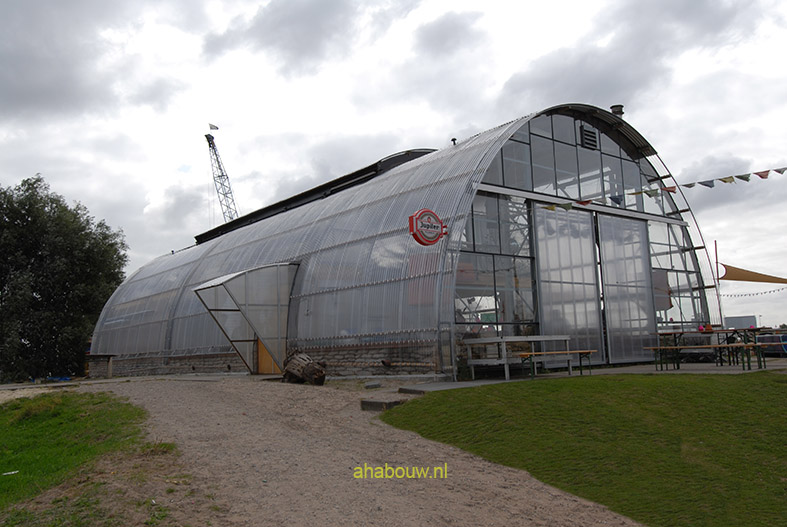

glas staal

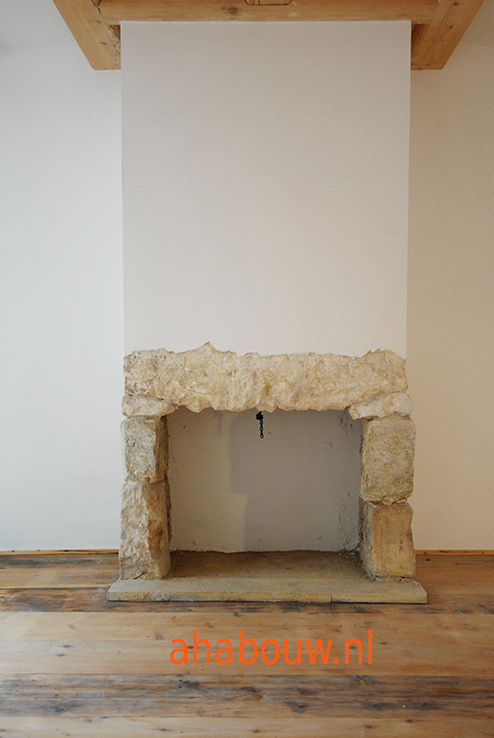

In de slides hieronder divers

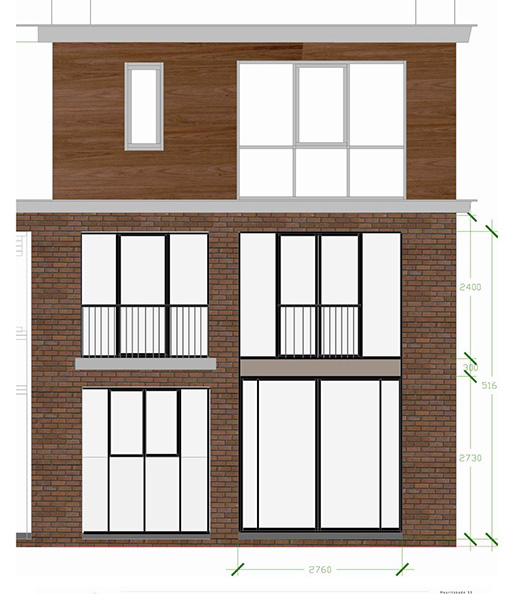

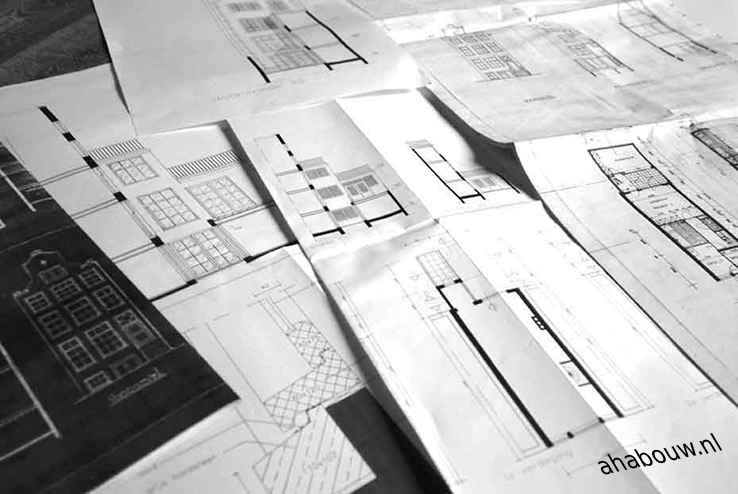

Bouwtekeningen (aanvraag vergunningen), trappen, glas/staal wanden en deuren, badkamers, keukens e.a. Het is een impressie. Een keus uit veel meer keukens, badkamers, kasten enz. Scroll ook naar hier direct onder.
Een fragment Uit de Volkskrant:
Toen Hanneke (63) en Arjen (65) van den Berg de
site van kunstenaar schuine streep aannemer Henk lotsij stuitten, wisten ze dat hun verbouwing kon beginnen:
"We uw dromen helpen waarmaken".
En dat was nogal een klus, want hun net gekochte Jordanese huis moest helemaal kaal. ..... Alle vier de verdiepingen moesten grondig worden verbouwd; van het souterrain tot en met de tweede verdieping, driehonderd vierkante meter.
"We wilden op elke verdieping een woonruimte met een keuken, wc en douche en een buitenruimte. We zijn drie jaar keihard bezig geweest.... Bijna alles is handgemaakt." Hanneke en Arjen hadden geen uitgewerkt plan. "Het was een proces. Vaak kwamen we tijdens het bouwen weer op nieuwe ideeën, die we dan meteen uit konden voeren. Ja, natuurlijk was het spannend. ... "

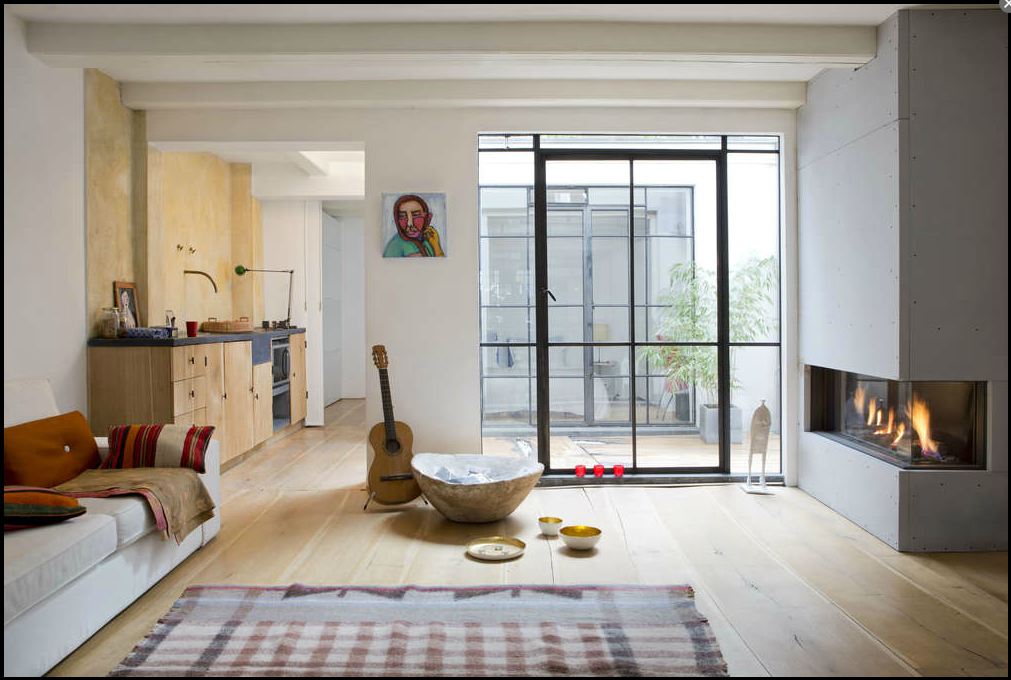

".... het is hier zo licht dat mensen vaak vergeten dat ze in het souterrain zijn ... Het ijzer en glas van de ramen vinden we prachtig. Het komt overal in huis terug."

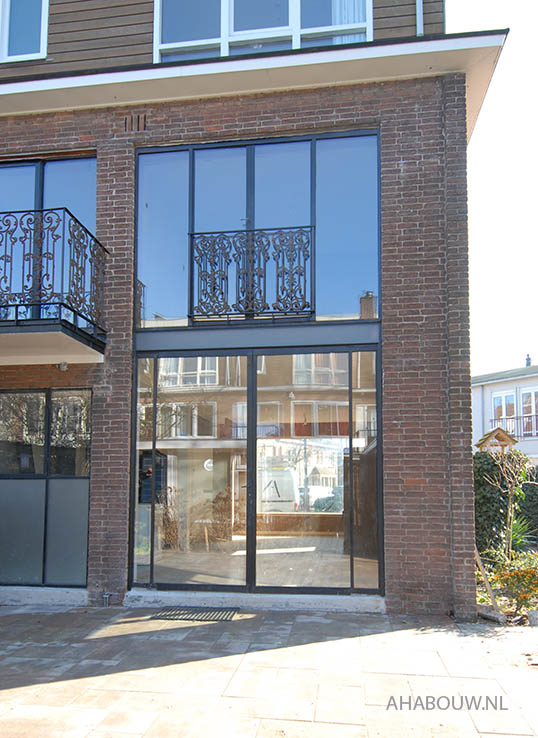

Vervanging kunststof raam-
kozijnen door (glas in) staal.
Meer foto's en info.

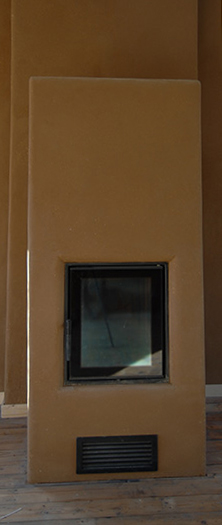

In de "Leemkachel" op het plaatje hier rechts zit een high-tec houtkachel.
De kachel levert warm water.
Dit water gaat naar een geavanceerd systeem met warmtepomp, buffervat, muurverwarming in het hele
huis
en zonnecellen op het dak.
De warmte uit het ventilatiesysteem en het
doucheputwater wordt teruggewonnen.
Het huis is
verder natuurlijk gasvrij. Er werd gebruikgemaakt van natuurlijke
isolatiematerialen (hennep, vlas, kooltherm, leem). Het "bouwafval" werd waar mogelijk hergebruikt
of gescheiden afgevoerd. Er werd gestuct met

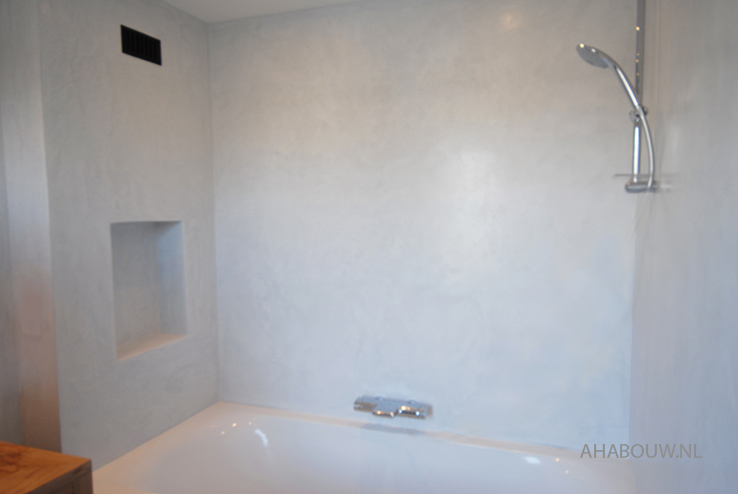

leem of een stuc op basis van natuurlijke gips of kalk. De badkamer (foto hieronder) werd afgewerkt met een kalkstuc (tadelakt, Artisan Stucco e.d.)
Waar mogelijk lieten we de oude constructie zitten. Of werden balken vervangen door balken elders uit het gebouw, Op een aantal plekken werd waar nodig staal ingebracht om de constructie weer betrouwbaar te maken zonder de boel te slopen. Veel materiaal lag voor het oprapen. Op de plek was in de tweede wereldoorlog een dorp door brand vernield. Overal waar we groeven kwamen grote blokken zandsteen boven. Waar we o.a. de achtergevel opnieuw mee opbouwden. Het leem vakwerk herstelden we met leem en hooi uit de tuin, koeienstront uit de wei en natuurlijke kalk. Door gebruik te maken van het

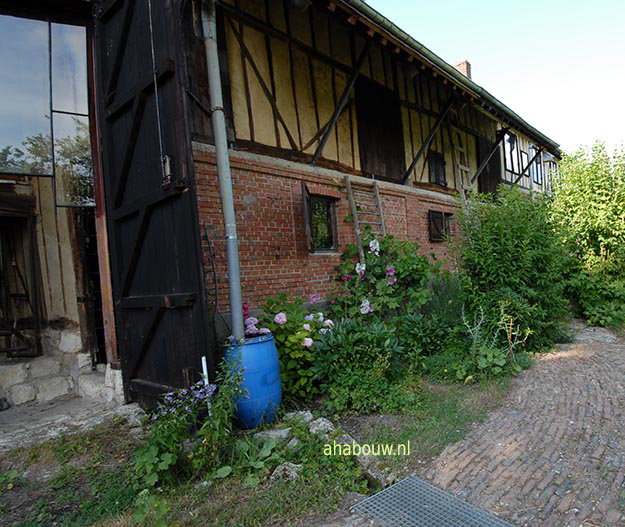

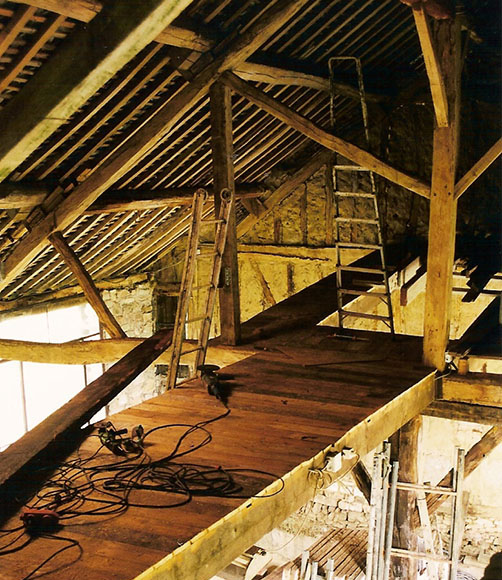

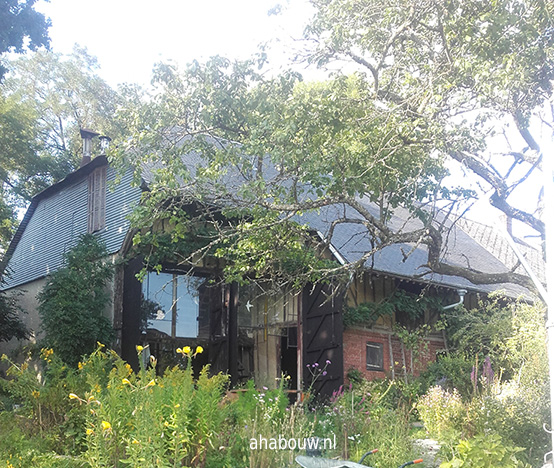

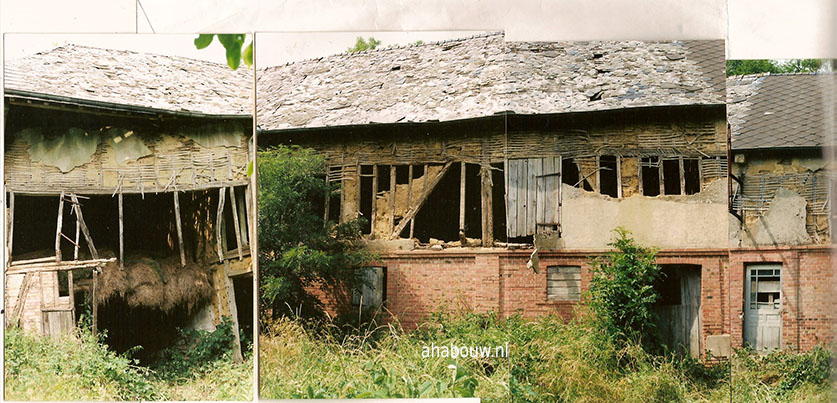

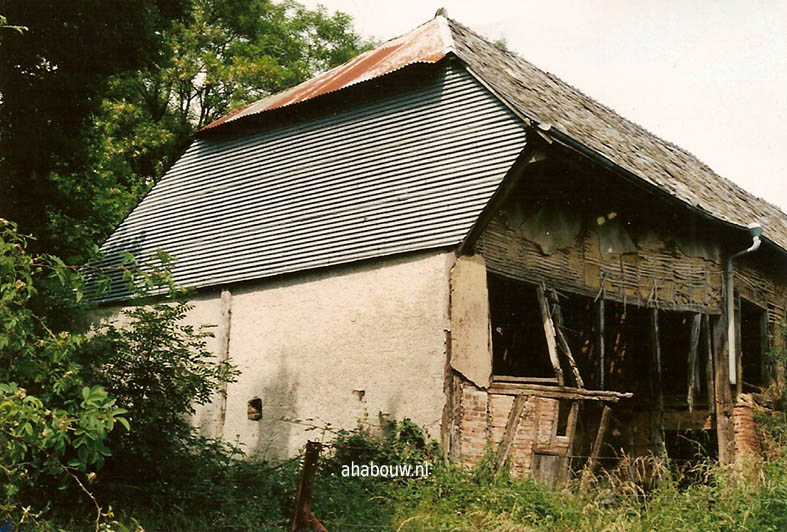

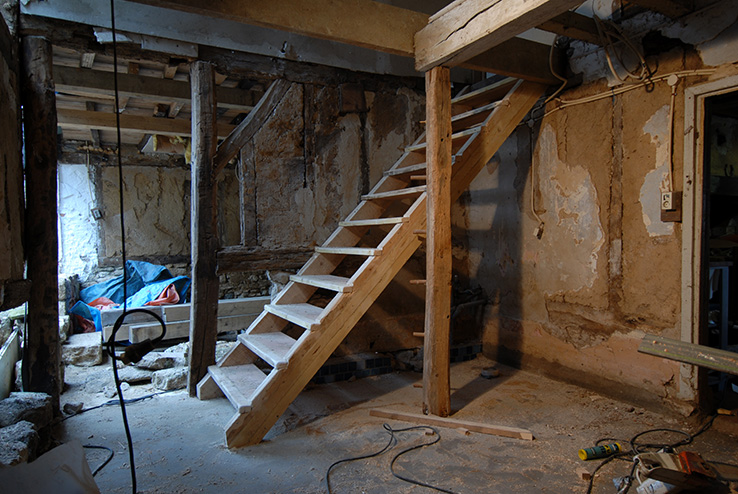

Deze prachtig gelegen rustieke leemvakwerk boerderij, met originele zware eikenhout constructie,
leidak en ongekende ruimtelijke moge... eeeeh ... zeg maar godvergeten ruïne, hebben we gered.We verbouwden het tot een gerieflijk droomverblijf met woonkamer, 2 ateliers , twee slaapkamers, badkamer, keuken, ... en ... vooral .... die tuin! Het uitzicht en De stilte waren er al.

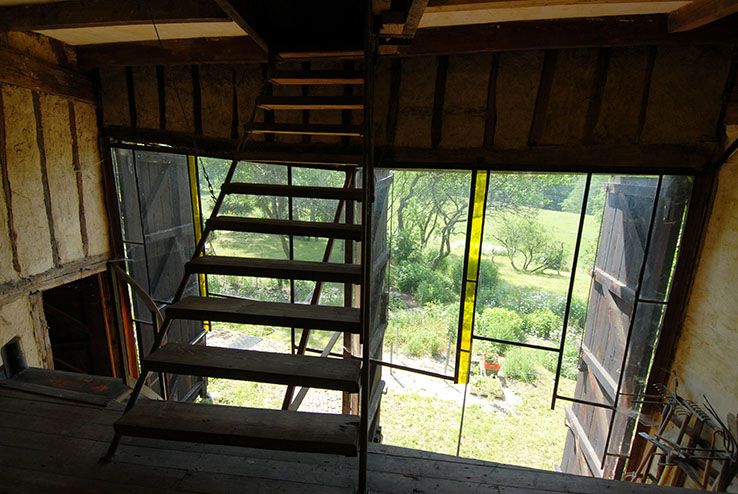

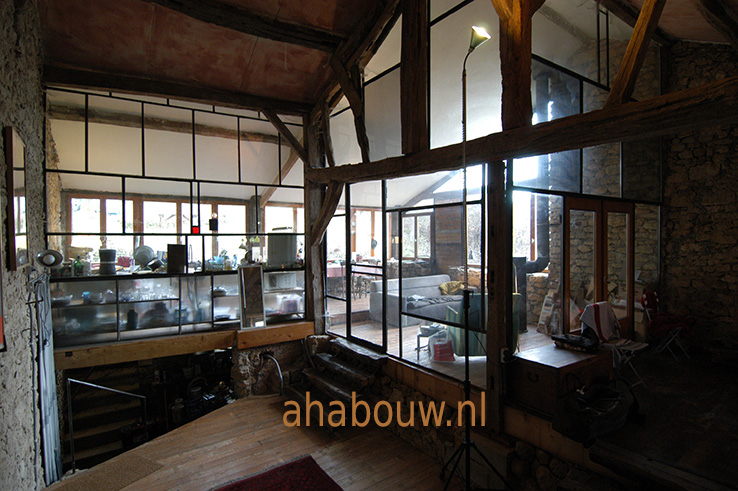

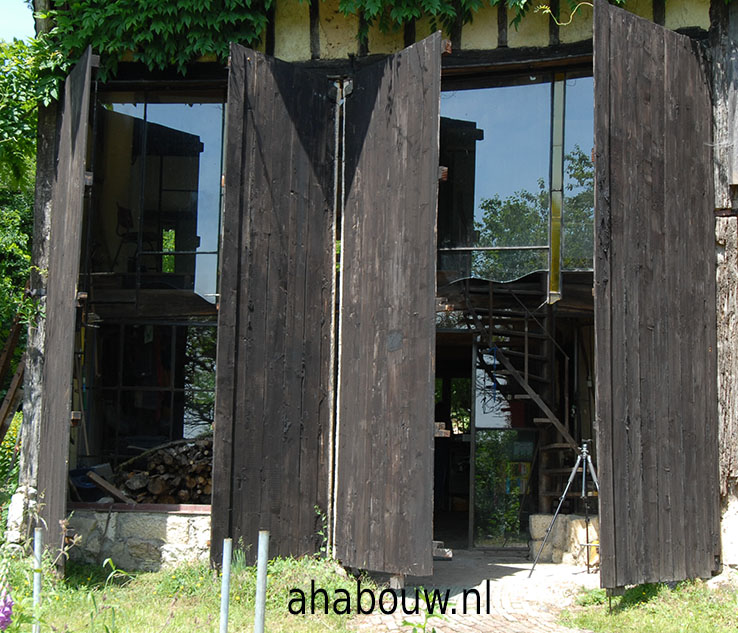

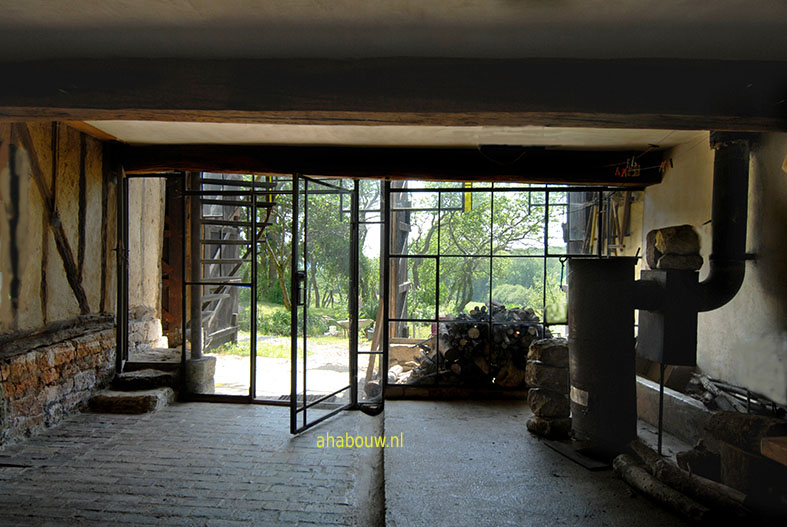

contrast tussen de enorme eikenhouten balken (hier zichtbaar in het plafond) en de frêle glas in staalbouw techniek bleef (de atmossfeer van) de oude ruimte goed in tact en toch lekker licht en open naar buiten.Alles is geïsoleerd. En in alle ruimtes staan houtkachels. Hout is overal volop verkrijgbaar uit de bossen rondom. Ook in de winter is het verblijf comfortabel.

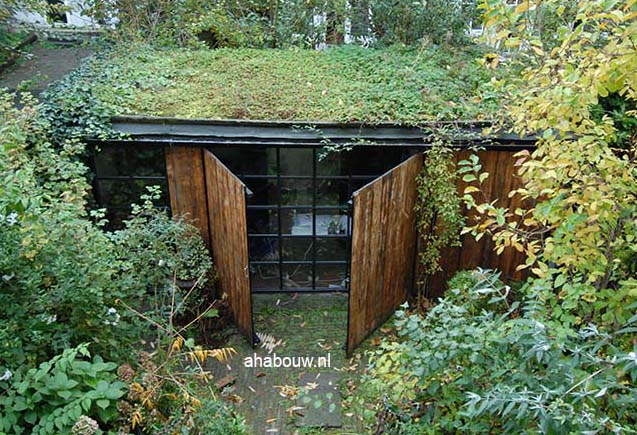

Een ruime, lichte werk/studeerkamer. Of je in de tuin zit. Goed geïsoleerd, CV, stromend water en groendak
Met de deuren dicht een lieflijk schuurtje.
Meer foto's en info.

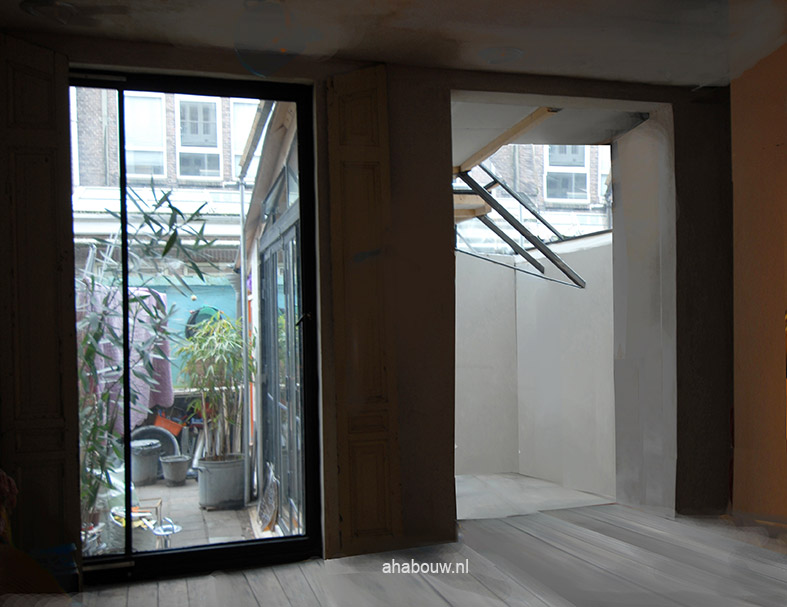

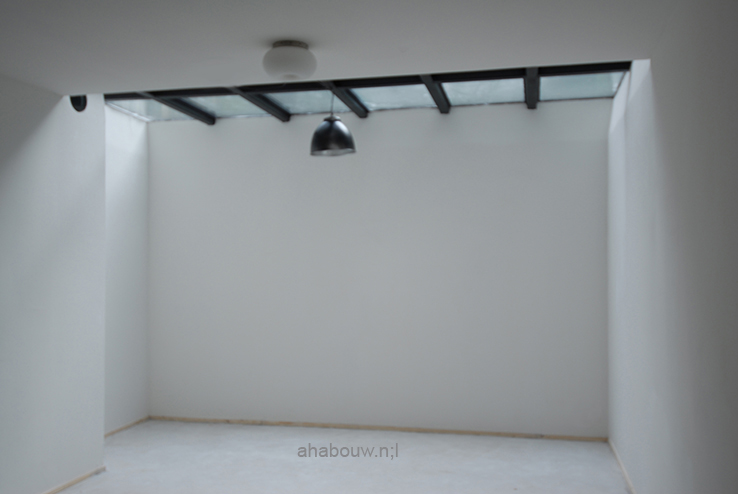

Licht!

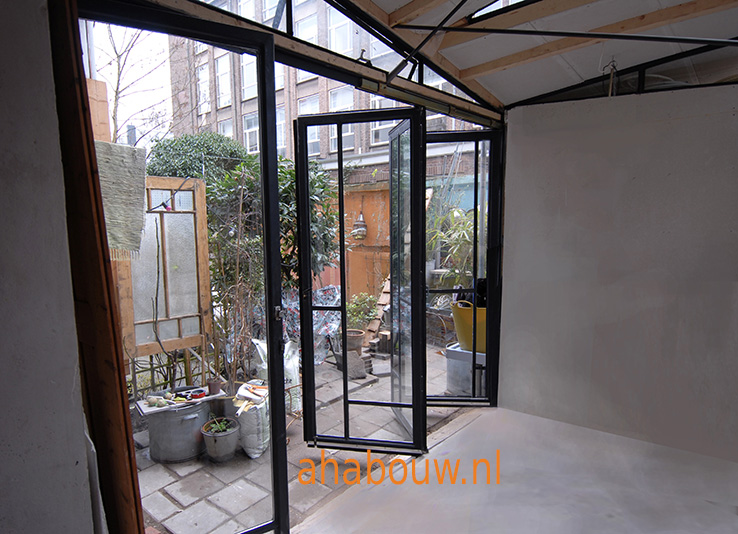

Via het dak en via de wand met (harmonica-)deuren. Muurverwarming.
Groendak. En achterin een apart werkplaatsje, schuurtje, berging.

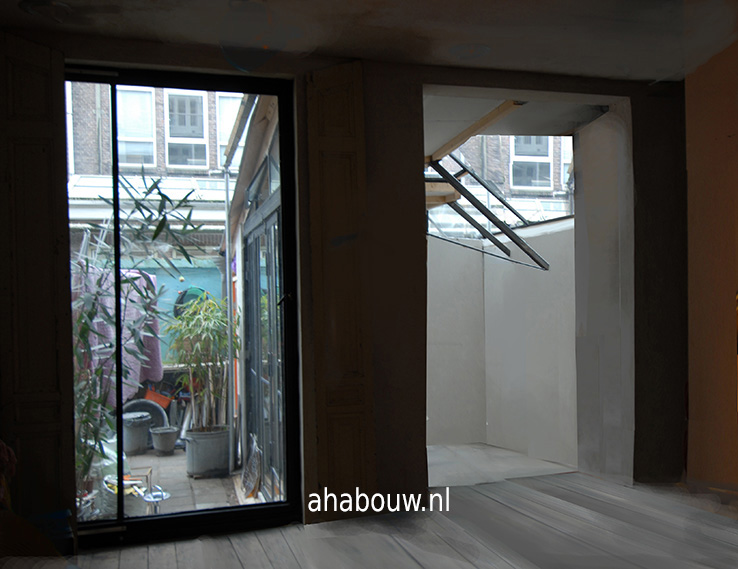

Aanbouw aan monument.
Monumentenvergunning.
Meer foto's en info.
Zie ook hieronder bij
"ONTWERP".

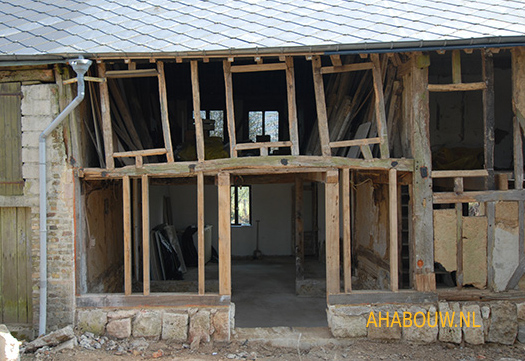

Renovatie Frans vakwerkhuis. De houtconstructie is hier net vernieuwd. Gevelindeling is zo veel mogelijk intact gelaten.
Eindresultaat was een gevel die voldoet aan de modernste bouweisen met de uitstraling van een romantisch frans vakwerkhuisje.

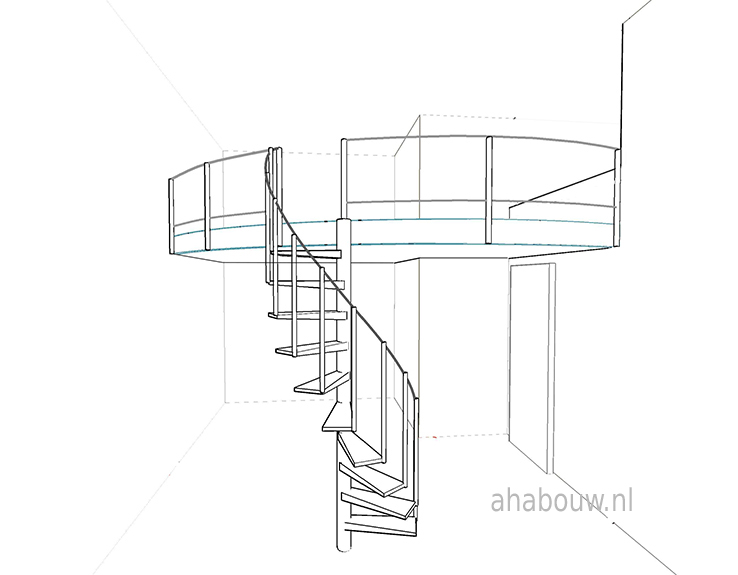

Het is ongelofelijk wat er aan ruimte vaak

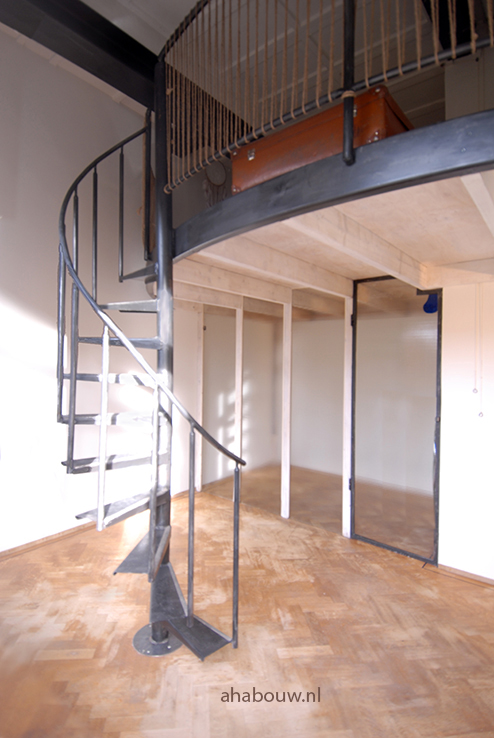

tevoorschijn komt als je alle koofjes en plafonnetjes wegsloopt. Hier bouwden we, na het slopen van
een mrter verlaagd plafond, als uit het niets,
een entresol annex kinderkamer.
En beneden (waar eerst een stapelbed voor de kinderen stond), maakten we een riante inloopkast.
Deze opdrachtgever wilde in zijn woonkamer een aparte werkplek maken van glas en staal.
Na veel gepuzzel en het uittekenen van een aantal opties kwamen we /kwam hij er achter dat
dat de weliswaar erg grote woonkamer toch wel erg onrustig zou maken en de doorgang en het gebruik er niet
bepaald beter van werden.

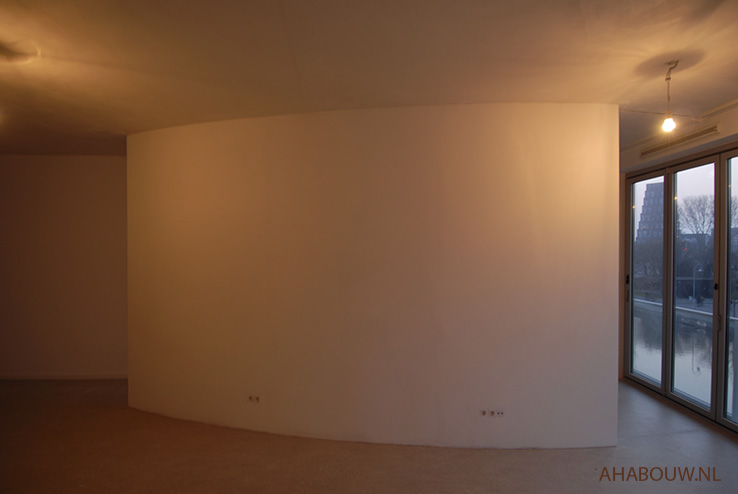

Uiteindelijk bedachten we/bedacht hij deze ronde wand:
- Alle rommel uit zicht.
- Een mooi object
- Een werkkamer met veel meer
privacy en licht en lucht van
buiten
- En bovendien veel eenvoudiger
(en goedkoper)
te bouwen dan
een aparte
kamer van
glas en staal.

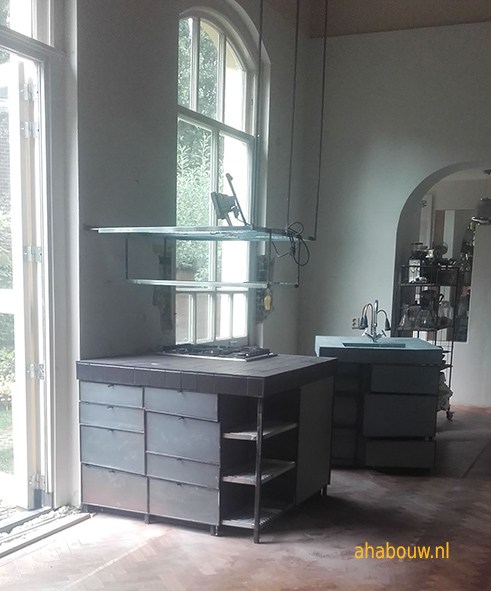

Een goede keuken ontwerpen is net zo spannend en moeilijk als een goed gebouw bedenken. Er stond hier eerst een
IKEAkeuken. De nieuwe keuken is niet echt groter maar heeft veel meer bergruimte. Alle ruimte in de blokken is benut: onder de
aanrechtkastjes
bij de vloer, en erachter en op de rekken boven de aanrrecht.
Ook de ruimte om de nieuwe keuken
is veel groter. Je kan met veel meer mensen tegelijk aan de aanrecht werken en er omheen lopen. Of bij het raam komen. En het openschuiven!
Zonder op de aanrecht te moeten klauteren.

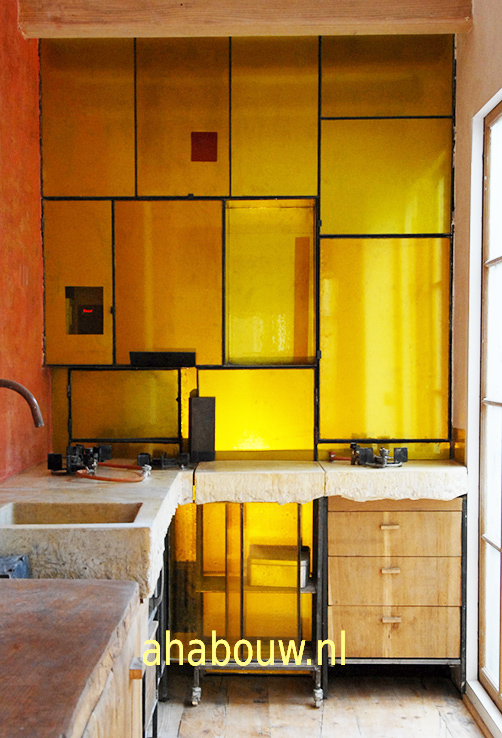

En dan hebben we het nog niet over de vormgeving en de materiaalkeuzes: staal, gezandstraald glas, Winckelmans
tegeltjes (glazuurloos mat zeer bestendig en keihard spul) En nog veel meer moois.
De lol van het bouwen, het spelen
met vorm en ruimte en materiaal hoeft de functie helemaal niet dwars te zitten.

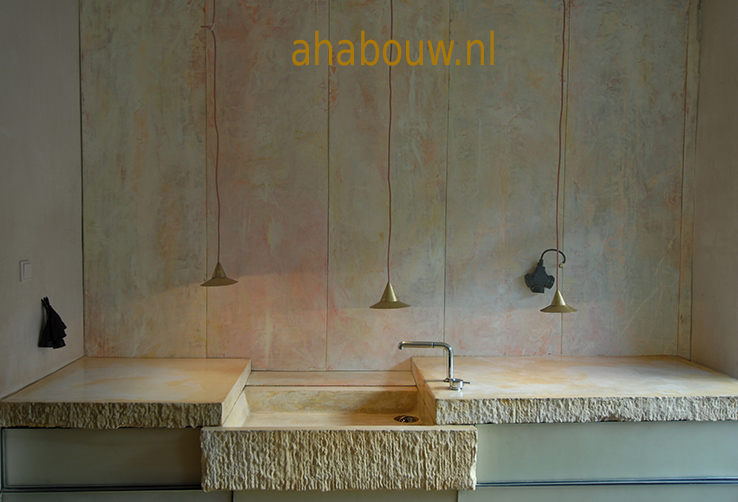

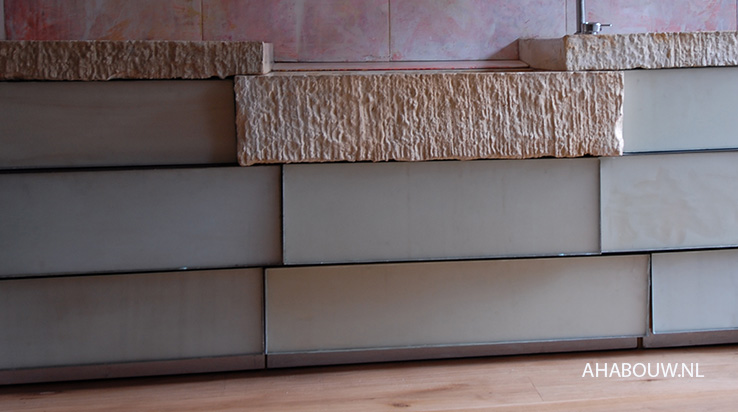

Aanrecht is van beton. Bovenop gepolijst. De voorzijde gehakt. Veeeeel bergruimte: de ruimte is tot vlak
op de vloer benut. De onderste lades rijden op de vloer. De lades zijn bijna 70 cm diep. En erg breed. De ladefronts zijn van RVS en
gezandstraald glas.
Meer foto's en info.

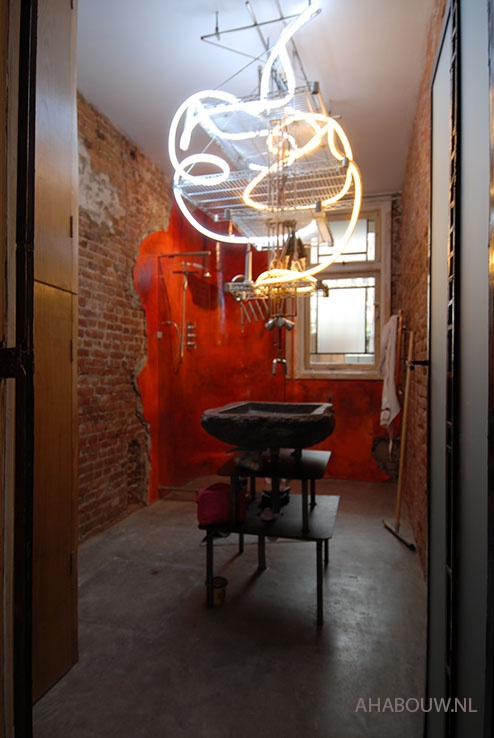

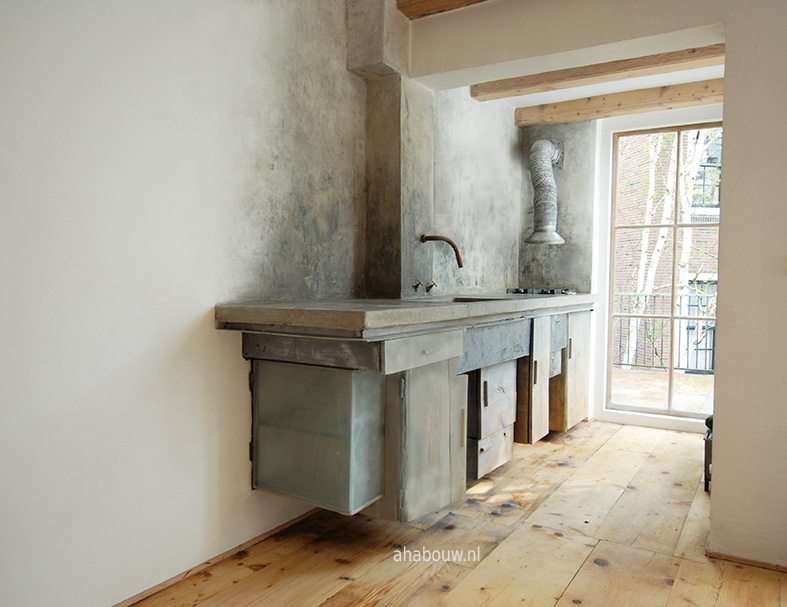

Een hangende vorm, was hier het idee. Los van de vloer. Poëtisch. We gebruikten een wirwar van materialen:
De constructie is van staal. De aanrecht van beton. De kastjes van hout, staal, gezandstraald glas. . De achtergrond is gestuct met gekleurde
watervaste stuc.

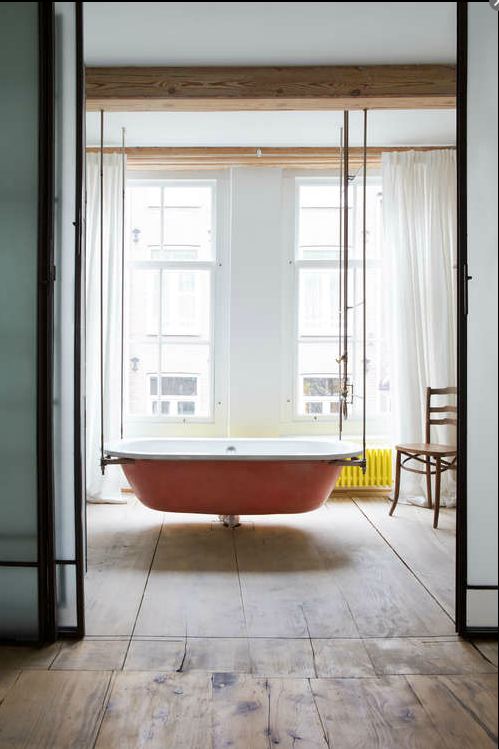

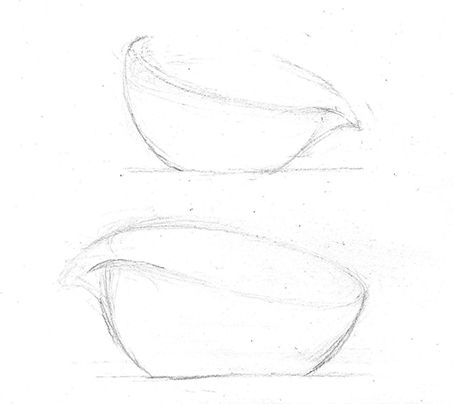

Hangbad.
Uit de Volkskrant:
.... Eigenlijk is dit een inbouwbad. Het was een idee van Henk Lotsy om 'm aan het plafond te hangen.
Eng? Nee joh! Dit hangt hartstikke stevig. Het water komt van boven het bad in via simpele koperen buizen.
De opdrachtgever voor de badkamer op de foto hierboven was een beeldend kunstenaar. En dus gewend al werkend
een idee vorm te geven. Er was veel ruimte voor de uitwiseling van ideeën en "vormgeving in het werk".

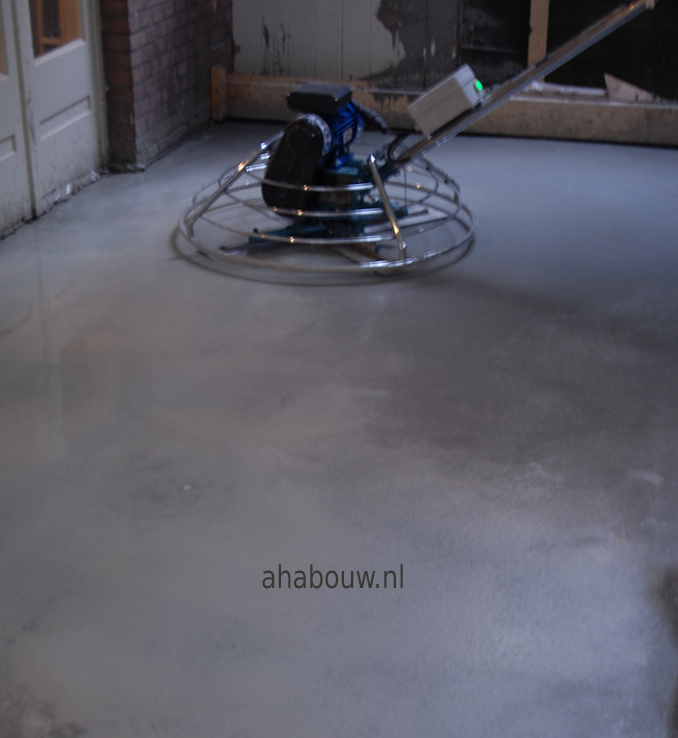

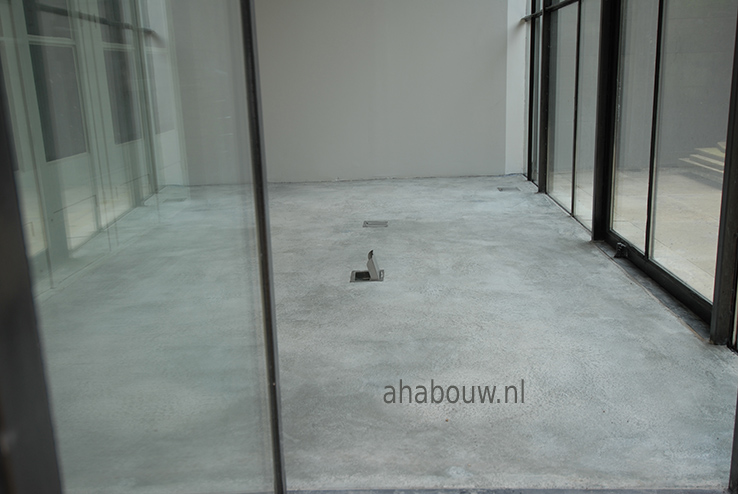

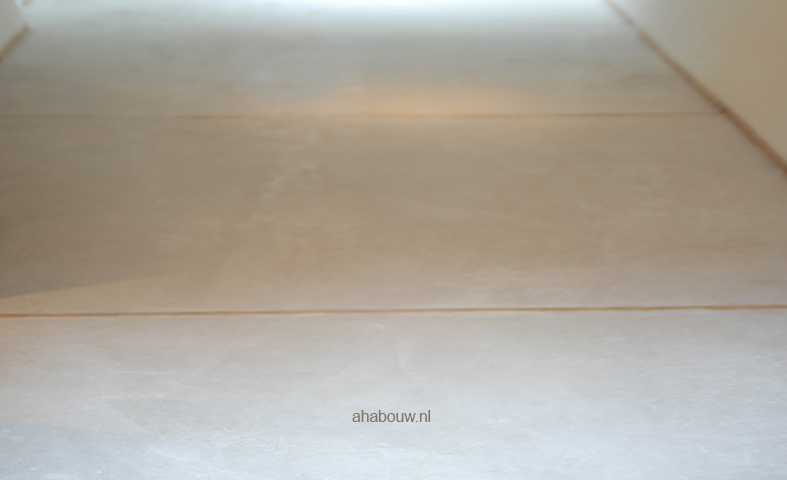

De oude badkamer was in zo'n slechte staat dat de vloer en de muren helemaal kaal moesten. We hebben een verdichtte beton
gestort. Deze beton (over een dikke laag isolatiemateriaal en vloerverwarming) was ook direct, na polijsten en impregeneren, de afwerklaag.
Dat scheelde dus het aanbrengen van een aparte afwerklaag.
Voor de opdrachtgevers is het na jaren nog steeds een feest 's ochtends in deze badkamer te zijn.
Meer foto's en info.

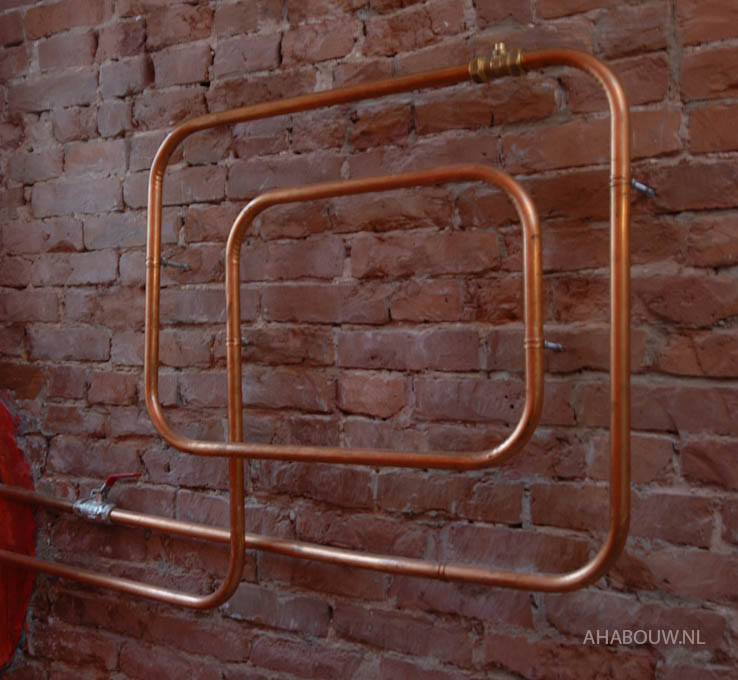

Badhanddoek radiator/droogrek

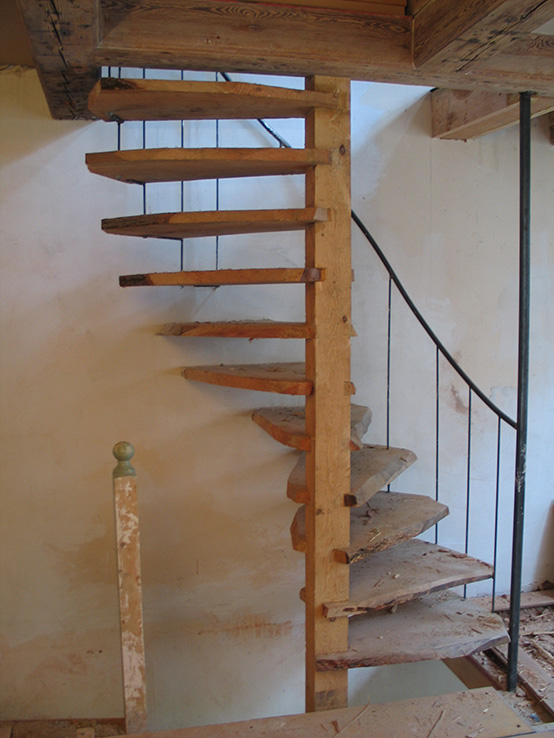

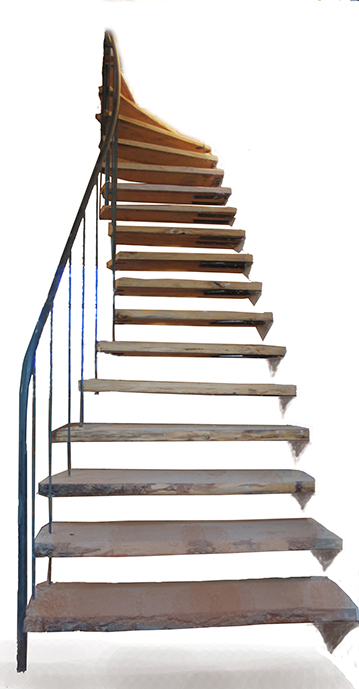

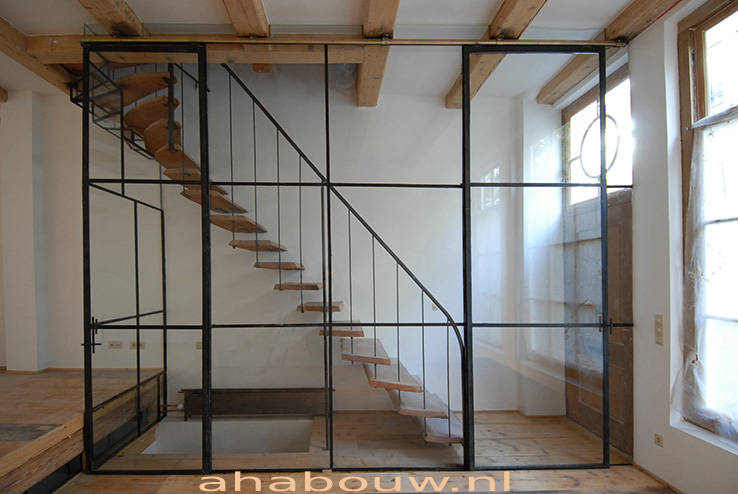

De trap ziet er heel vanzelfsprekend en licht en eenvoudig uit.
Alsof de treden achteloos
in de muur zijn gemetseld.
De treden zijn echter bevestigd aan een staalconstructie in de muur.
De uit de muur stekende treden zijn
van dikke onbekante planken (d.w.z. zonder de buitenkant van de plank af te zagen,
met de schors er nog aan).
Trap is gemaakt van ongekant Douglas hout
Nog een model van hout: een "Dienstbodetrap", Amsterdam 17e eeuws.
De karakteristiek is dat de treden
naar voren een paar cm uitsteken over de hele breedte van de trap.
Je ziet ze soms nog in het achterhuis van de grotere Amsterdamse grachtenpanden.
Dit is maar een heel beperkte keus uit ons archief.
We bouwden ook veel trappen van staal.
De mogelijkheden zijn (en al helemaal als je ontwerpt) onuitputtelijk.

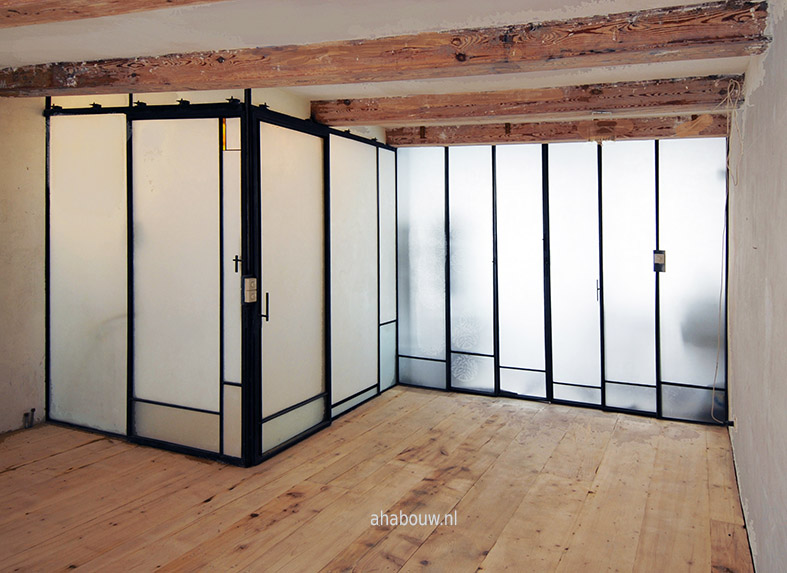

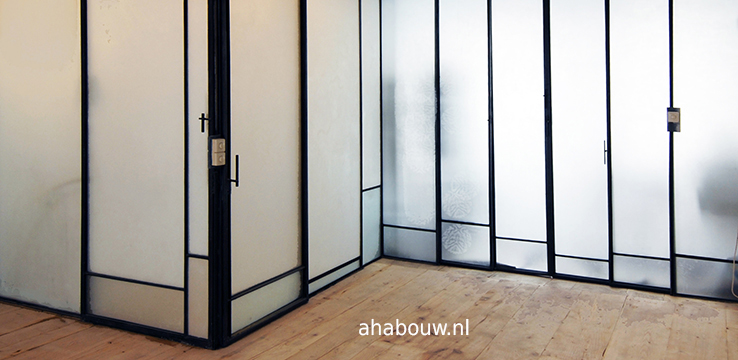

Een wand van schuifdeuren.
Gezandstraald glas in staal.

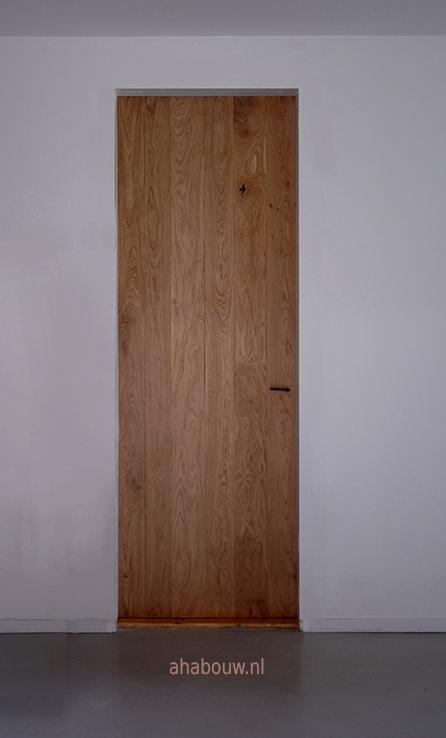

De eikenhouten deur ziet er massief en ruw uit. Maar het is feitelijk een strakke holle deur met aan
twee zijden eikenhouten planken op een frame. Een ander designaspect van deze deur is dat er
geen sponning is. De sponning is weggewerkt in de muur. Een uitvinding van Rietveld. Maar die heeft het
nooit zo mooi gedaan.

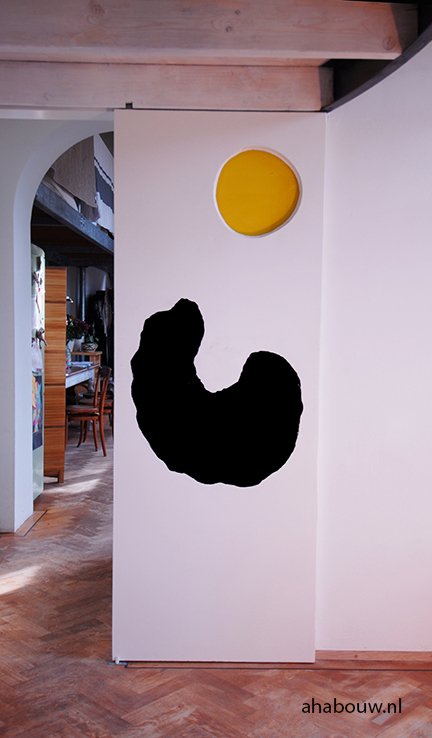

Schuifdeur kinderkamer. Het raampje is van geel glas. De zwarte vorm
hebben we er met schoolbord zwart opgezet.
Om op te krijten.
Deuren zijn altijd leuk om te ontwerpen. Het is de entree, het eerste visitekaartje naar ...? En je kan putten uit heel veel voorgangers en technieken en materialen:
schuifdeur, taatsdeur, harmonicadeuren, deur in deur, een wand als deur, een deur van 5 meter hoog,
een deur van staal of glas of hout of van glas en staal of van kunststof of .. ? Als je een bijzondere deur wil dan ontwerpen we die graag.
Samen met je natuurlijk. Waarbij ook het maken bij ons altijd deel is van het ontwerp. Beeldhouwers zijn we. Mooi bedenk je niet alleen. Mooi ontstaat.

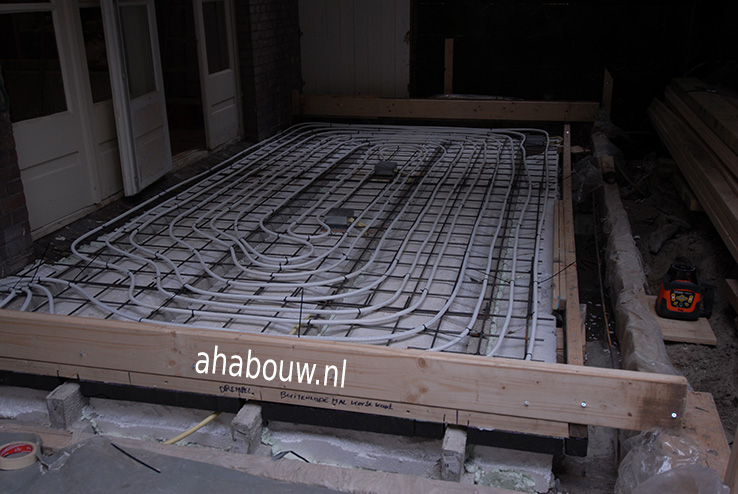

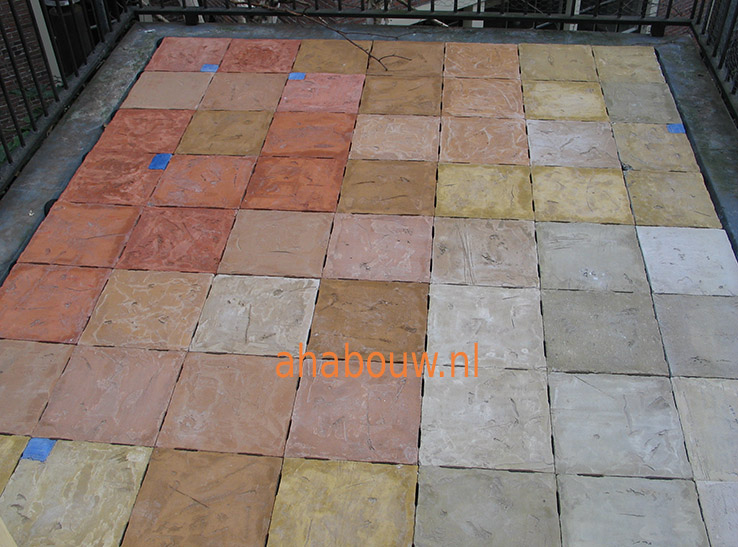

Hierboven een vloerverwarming.
Behalve dat het een tof vloertje is
valt er weinig te zien.
We zweren tegenwoordig bij muurverwarming trouwens. Eén van de nadelen van
vloerverwarming is dat het vooral voor oudere mensen meer trombose gevaar oplevert.

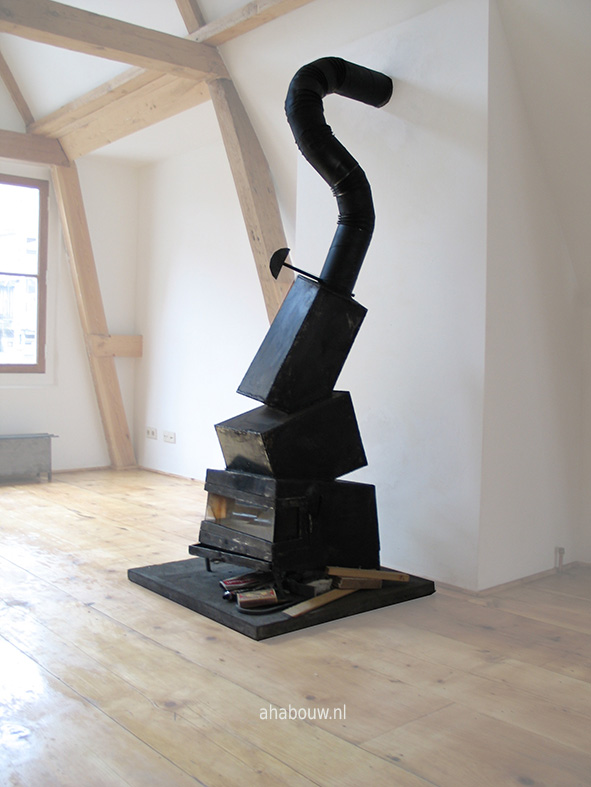

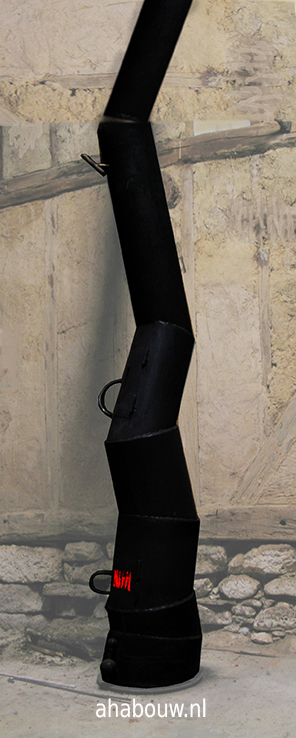

Deze
houtkachels zijn spectaculairder:

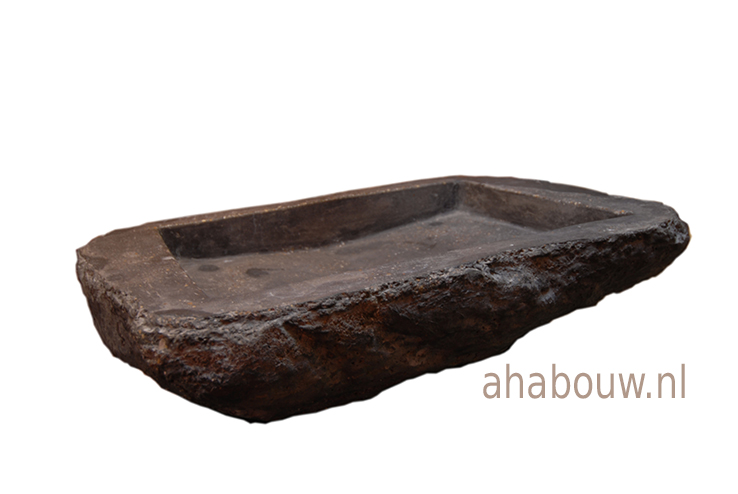

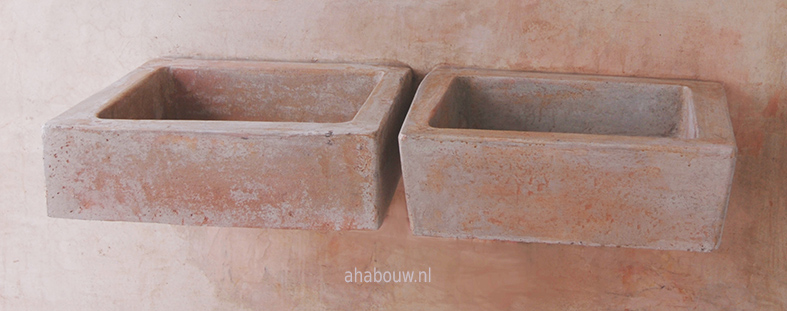

De wasbakken hierboven zijn gemaakt van een "verdichtte" en gekleurde fijne beton.
De achterwand is gestuct met een kalkstuc (tadelakt).

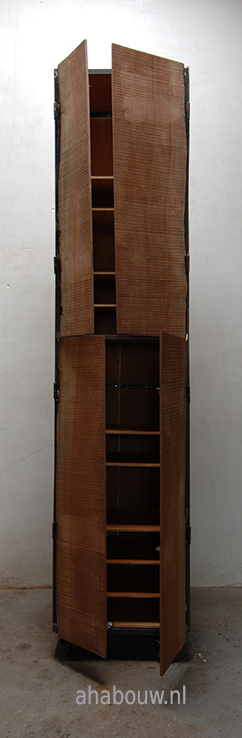

Kasten.
Links teakhout (van uit de stam gezaagd(onbekante) dunne planken) op een staalframe.

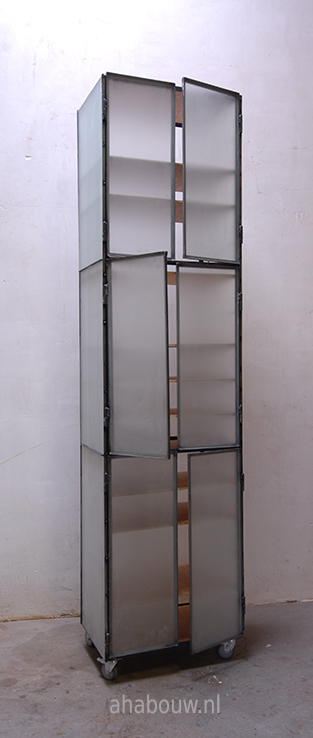

Ook het frame van de kast rechts is gemaakt van staal en bekleed met gezandstraald glas.
Dit terras is uit de heuvel gegraven. Het heeft als je erin zit door de ronde vorm ook een hele mooie akoestiek.
Het is net of de vogeltjes versterkt worden. De muren zijn van zandsteen.

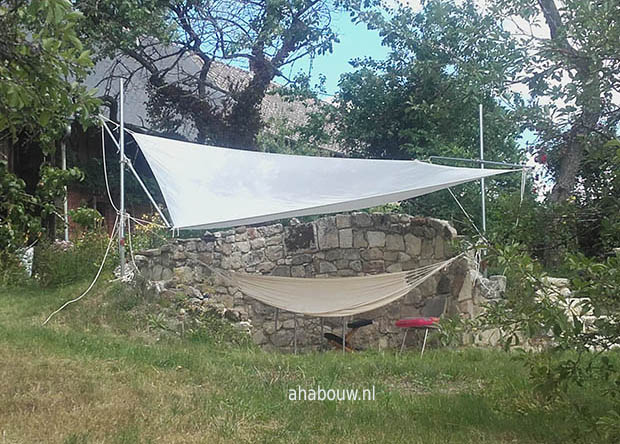

Het ontwerp van dit zonnescherm is best bijzonder:
Twee palen bleken te volstaan. En de twee horizontale gegalvaniseerde steigerpijpen zijn scharnierend bevestigd aan de twee staanders.
Het doek is daardoor sneller en eenvoudiger op te hangen. En je kan de hoek en de vorm van het doek in een handomdraai veranderen.
Een trosje contrastekkers. Het
is natuurlijk een grapje. Maar het werkt prima. En het is nog mooi ook.
Meer foto's en info.

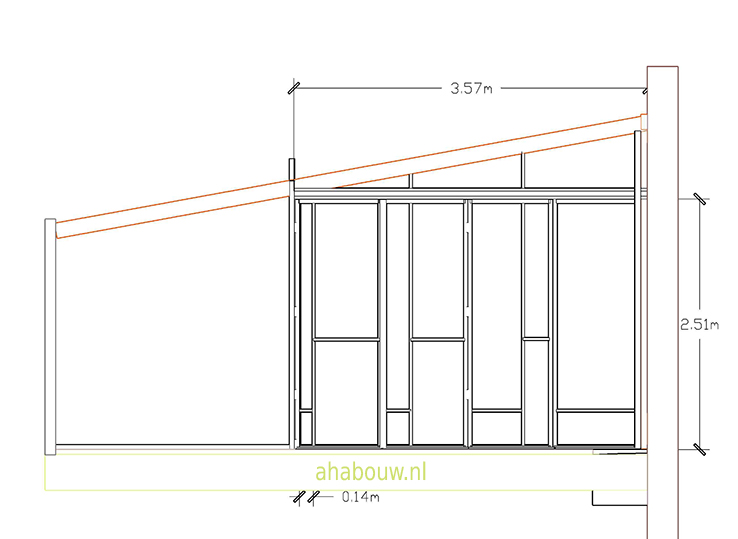

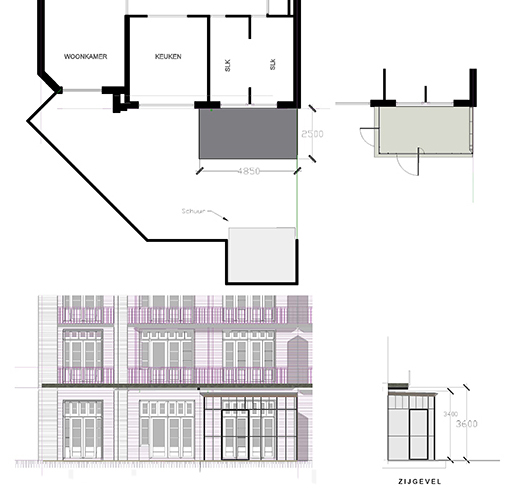

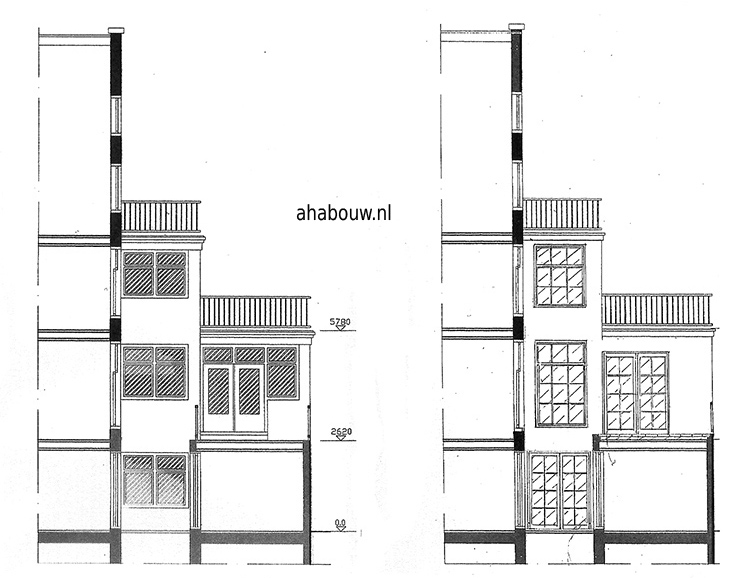

Voorbeeld van een oude en een nieuwe situatie:

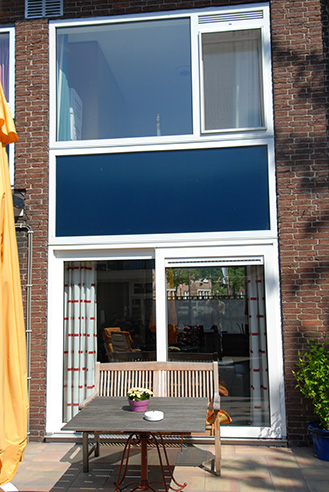

Oude situatie
Nieuwe situatie

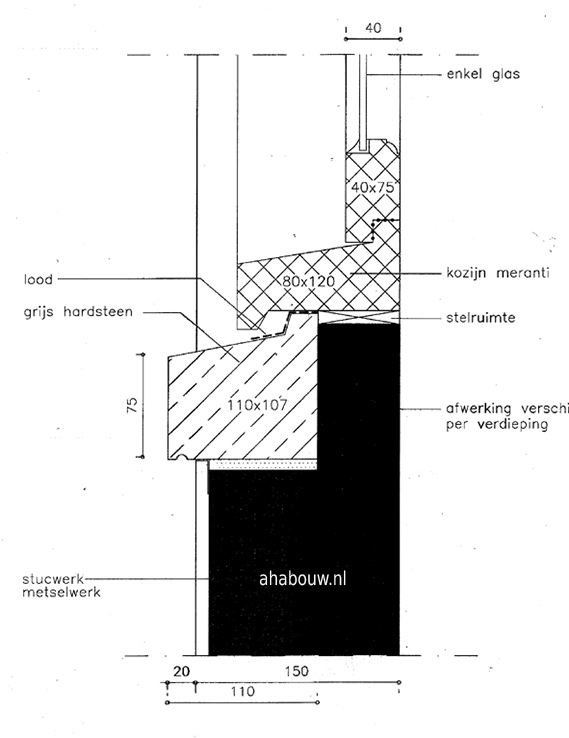

Voorbeeld van een detailtekening (raamkozijn).
Aan een monument.
Dus ... vergunningsplichtig.

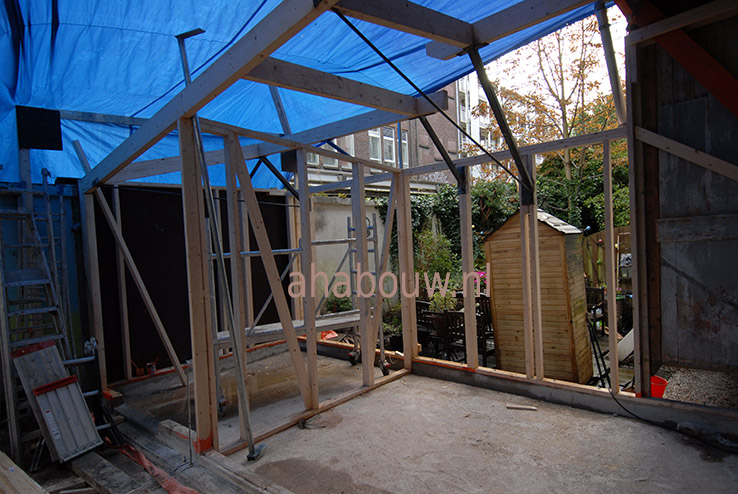

Uitgangspunt (en eis) bij het ontwerpen van zo'n aanbouw is dat je de
hierarchie tussen hoofdgebouw en aanbouw respecteert.
En dat de nieuwbouw goed te onderscheiden is van de oudbouw.
We wilden reageren op het ritme in de
achtergevel van het hoofdgebouw en op de binnentuin.
De opdrachtgevers wilden een degelijke, mooie, lichte en goed geïsoleerde aanbouw met vloerverwarming.

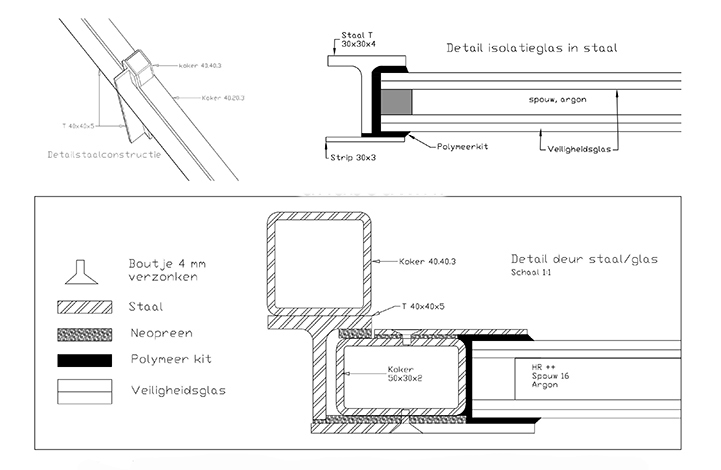

Hieronder een detailtekening glas in staal. We gebruiken de meest eenvoudige staalprofielen. Kijk hoe we de gebruikelijke koudebrugproblemen bij dergelijke staalprofielen hebben opgelost.
Het linkerdeel van de aanbouw werd het gewenste schuurtje.

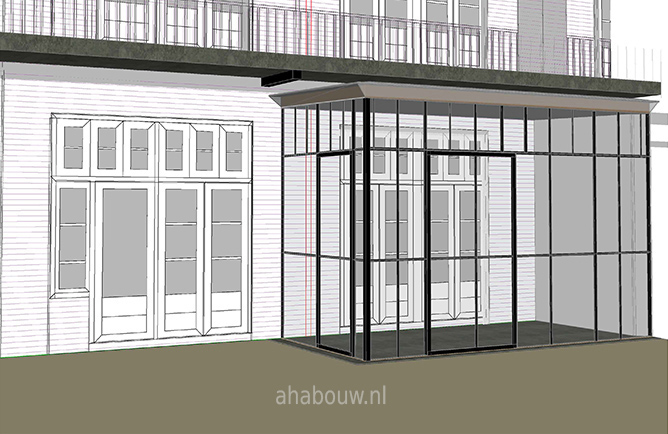

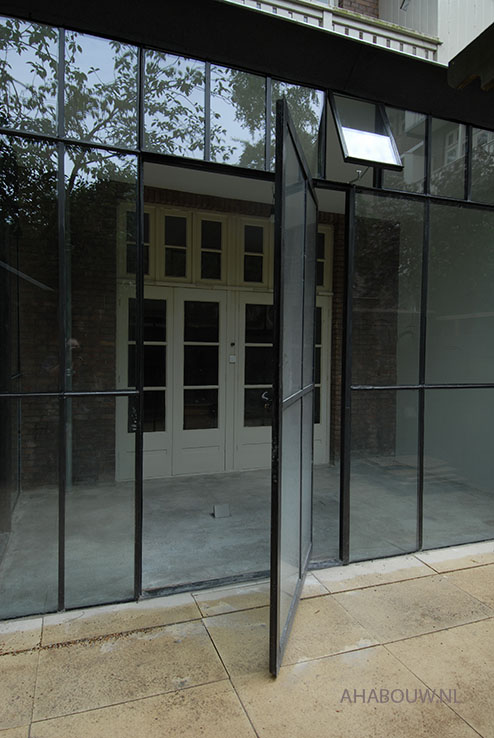

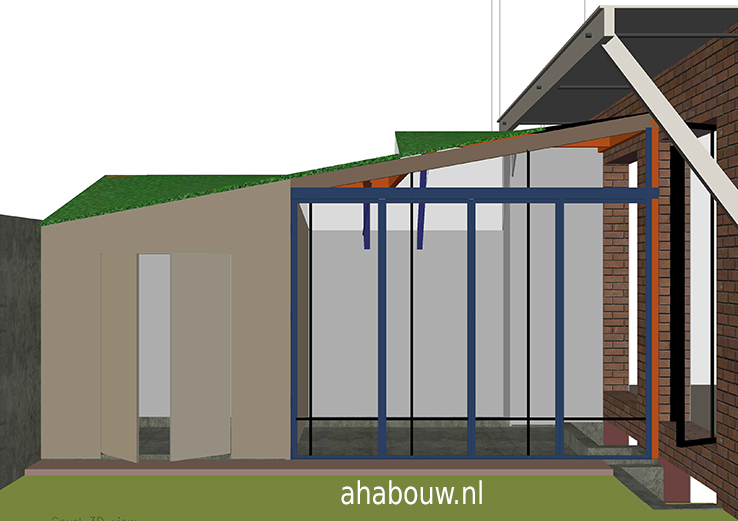

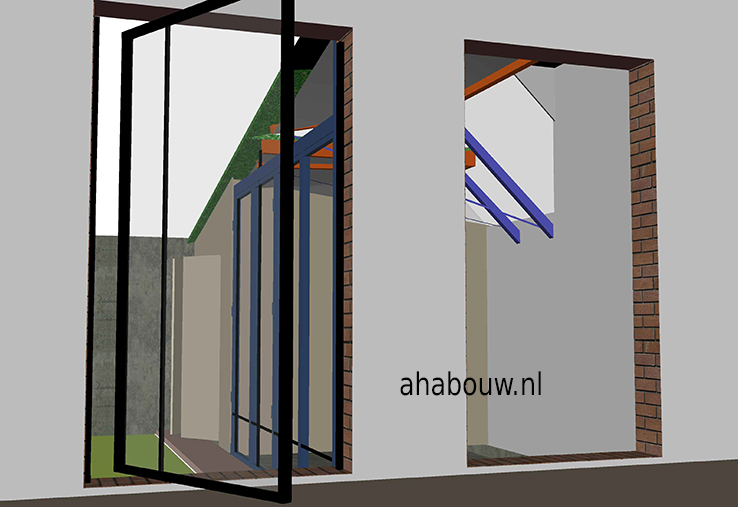

Linksonder een 3D ontwerpview vanuit het interieur. Rechts een foto van wat we bouwden.
Onder.

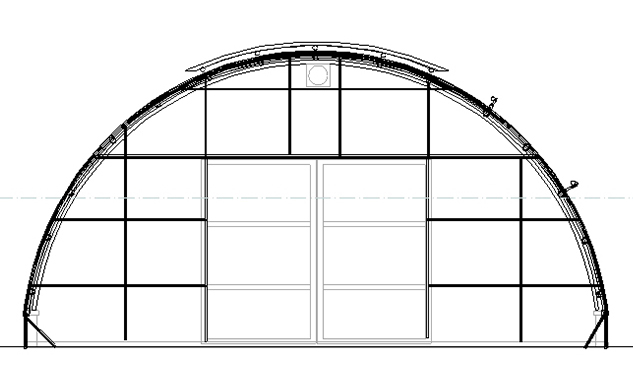

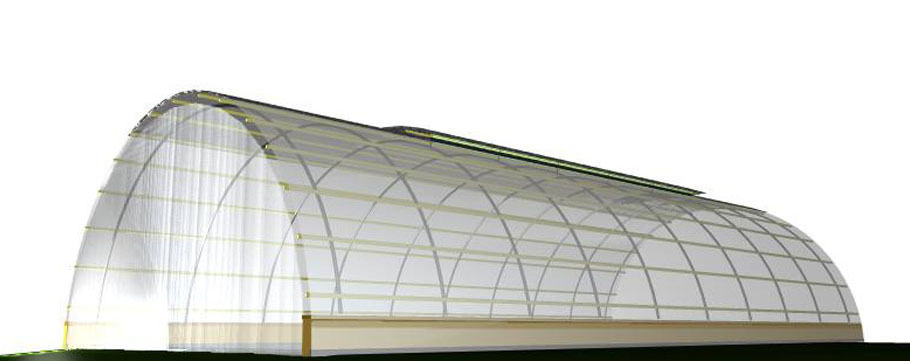

Soms is een bouwtekening net een schets.
Schets... ontwerp?

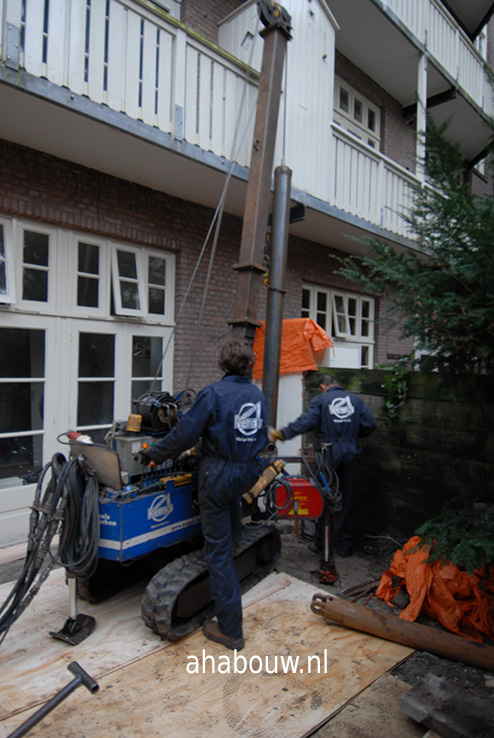

Als je het werk goed voorbereid is het heien voor zo'n aanbouwtje in een paar uur gedaan. Vooraf bepaal je:
- de diepte van de paal (
aan de hand van het vaststellen van de bodemsamenstelling d.m.v. sondering);
- De dikte van de paal (belasting);
- En de plek en diepte van
de bovenkant van de paal (plek en diepte funderingsbalken).
Tijdens het heien wordt ter controle
de weerstand gemeten.
Deze heimachine kon (ingeklapt) door de voordeur (min 80cm) naar binnen.
Waar dat niet mogelijk is kan de machine over het dak worden gehezen. Na het heien gaat er wapening en beton
in de stalen palen.
Foto links
Ombouw trap.
Het linker- en
het rechterdeel van de wand is schuifdeur.

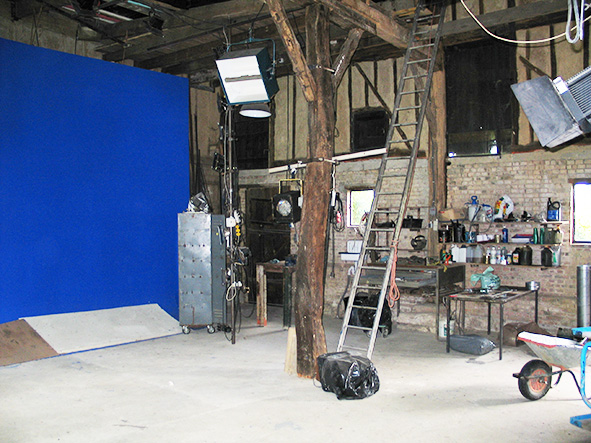

Foto rechts. Dit was een oude duistere verwaarloosde schuur. Ook hier: licht! En ruimte!
En het prachtige contrast tussen die ruige zware eikenhouten constructies en het staal.
Foto links:halletje.
Mooi detail is de glas op glas hoek
Foto rechts: Keuken. Met reflecterend materiaal achter het glas.
Achter de wand CV installatie, afzuiging, boiler, ijskast.
Foto hier onder. Harmonicadeuren.

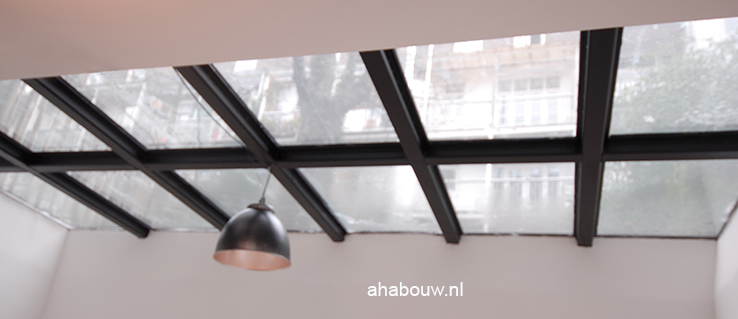

Plafond.
In het souterrain.
Van beloopaar glas en staal.
Licht.
En het is de entree naar de tuin vanaf de begane grond.

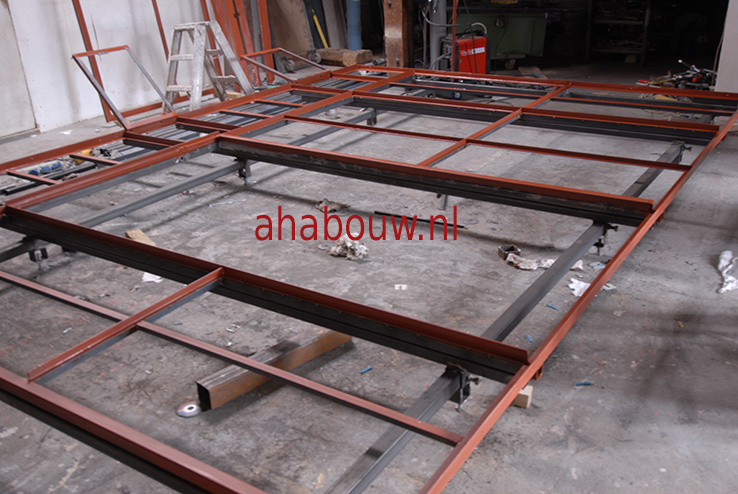

Werkplaats
Voorbereiding (glas in) staal gevel.
Op lokatie

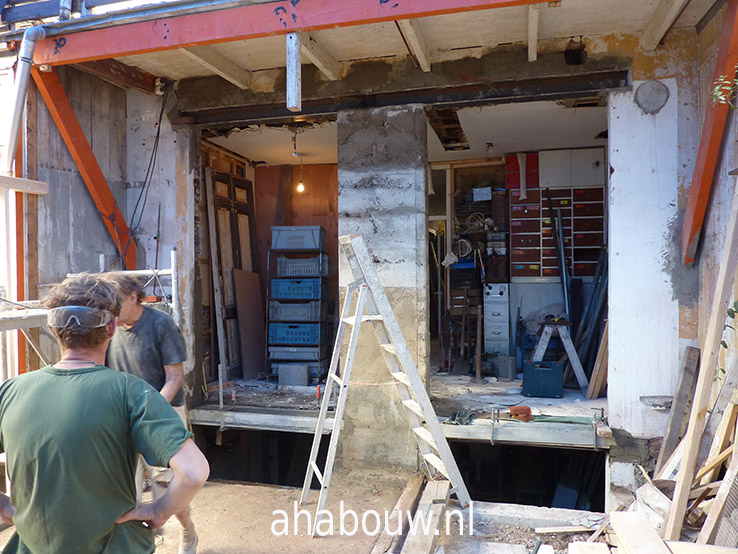

Herindeling en renovatie gevel.
H profiel 160 boven de nieuwe doorgangen.

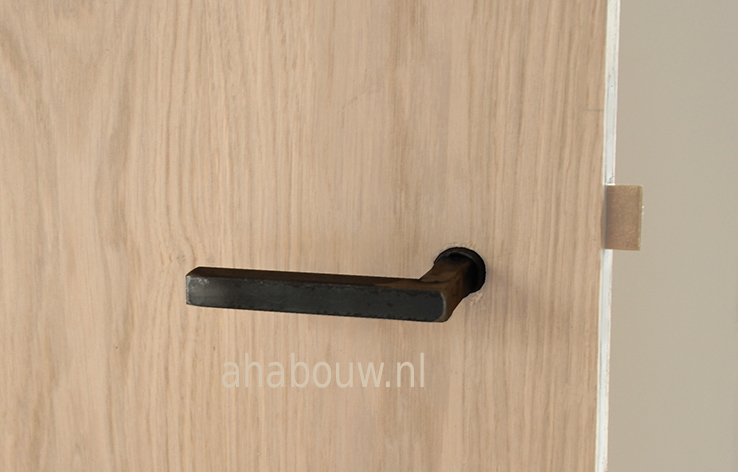

Deurkruk
Na het bekijken van honderden modellen.
Hebben we deze dan maar zelf gemaakt.

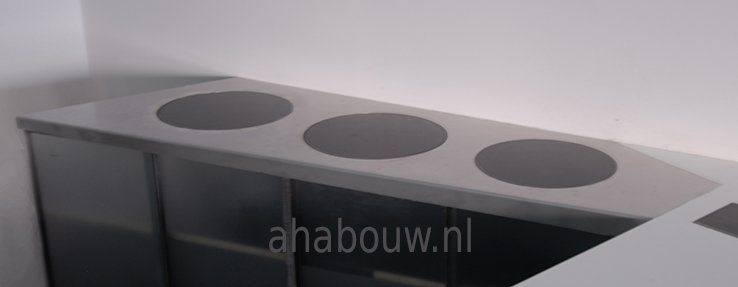

Rvs aanrechtblad met drie kookplaten. We mailden een autocad tekeningetje naar een staalbedrijf. De volgende dag
konden we het CNC (computergestuurd) gesneden blad ophalen.

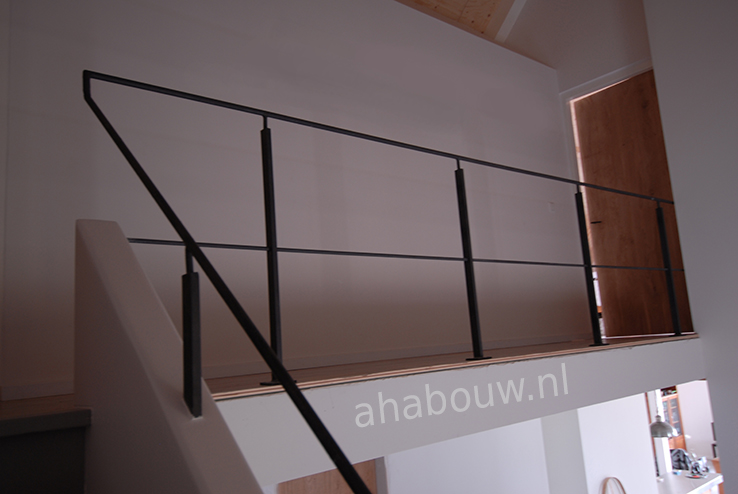

Trapleuning

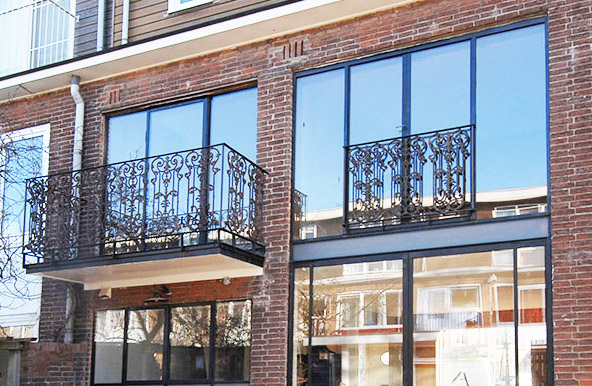

Balkon
we maakten deze balustrades van oude gietijzeren hekken,

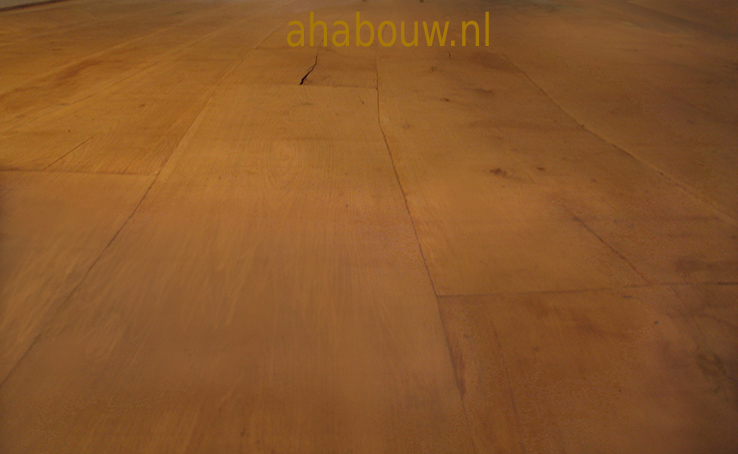

Vloer
Van ongekante planken

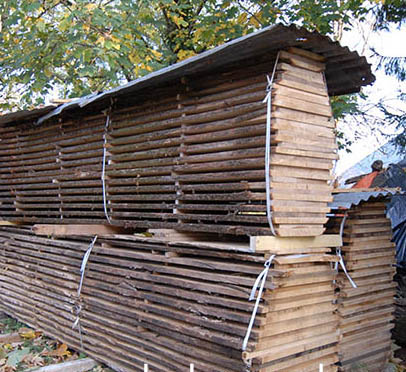

Onze voorraad Frans eiken

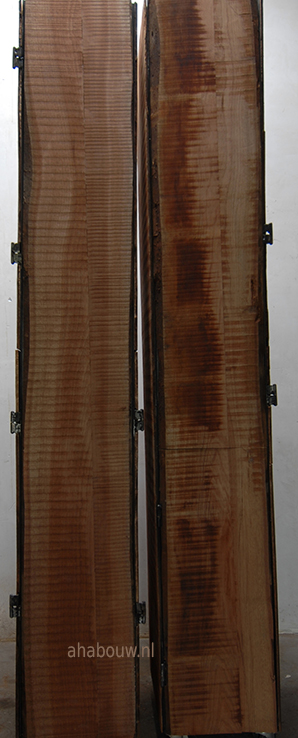

Ongekante planken.
D.w.z dat de zijkanten niet zijn afgezaagd. De planken hebben de vorm van de boom.

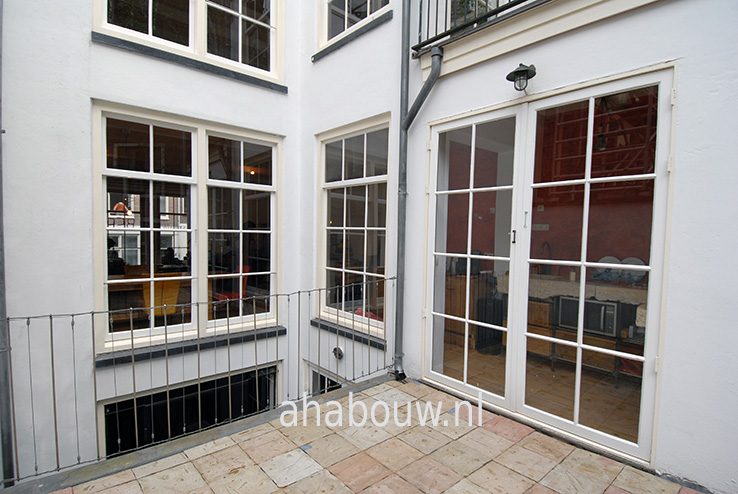

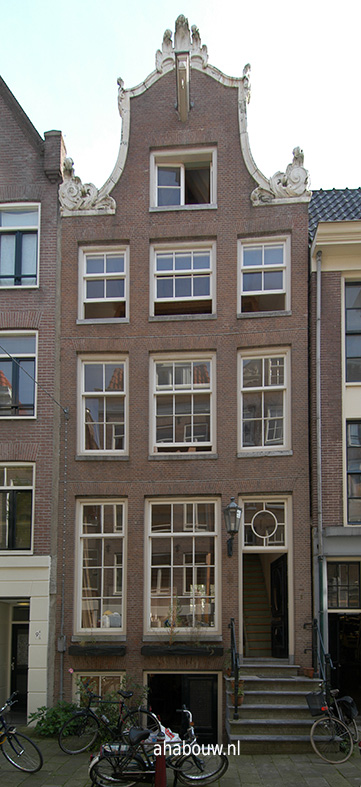

Vervanging ramen en deuren
17e eeuws rijksmonument.
Deuren van 5 meter hoog.
En hout als natuurlijk, duurzaam en uiterst handzaam constructiemateriaal.
